掃描電子顯微鏡（SEM）的分辨率是其核心性能參數之一，傳統定義是指能夠區分兩個相鄰物體的最小距離，但該定義在實際場景中較為模糊，不同儀器制造商甚至采用不同的計算標準。這一概念可能指成像或空間分辨率，通常用來衡量樣品細節的清晰度，例如微小間隙的分辨能力或圖像的銳利程度——這與樣品邊緣信號轉換的變化率密切相關。同時，它也可能指測量分辨率，即定量區分樣品特征或測量特性的能力，強調測量精度/重復性。

空間分辨率關注的是兩個相鄰點能否被清晰分開識別，測量分辨率則是對單個特征的尺寸變化的檢測能力。在CD-SEM中，測量分辨率通常遠優于空間分辨率。比如CD-SEM的低電壓空間分辨率在1-3nm范圍，通常對應的測量精度要求3σ<1nm。造成這種差異的技術原因是，測量分辨率主要依賴于信號的信噪比和系統的穩定性，通過統計分析和算法處理可以提高測量精度，而空間分辨率受限于物理衍射極限等基本因素。

但在非CD-SEM領域，測量分辨率并不優于空間分辨率，因?yàn)?/span>測量存在累積誤差，比如測量過程涉及多個步驟，每步都會引入誤差，另外漂移、震動等因素會影響測量精度。最重要的，實際測量中邊緣定位的不確定性，比如邊緣效應，樣品–探測器相互作用產生的模糊效應，以及儀器的機械和電子穩定性限制，環境因素（溫度波動、振動等），設備是否校準等，都會對測量精度造成嚴重誤差。

因此，本文重點討論空間分辨率的概念及其標準化討論。

1 影響空間分辨率的因素

影響SEM空間分辨率的因素錯綜復雜，可以從多個層面進行深入分析。從物理基礎來看，電子束的波長、電子源的亮度以及球差和色差等光學缺陷都會對分辨率產生根本性影響。德布羅意波長決定了電子束的理論分辨極限，而電子光學系統中不可避免存在的像差則進一步制約著實際成像質量。

此外，儀器本身的性能特征同樣舉足輕重。電子槍的類型與品質、探測器的靈敏度、掃描系統的精度等核心部件的性能直接決定了儀器的極限分辨能力。此外，儀器所處的環境條件，如溫度波動、電磁干擾、機械震動等外部因素也會顯著影響成像質量。

1.1 物理限制因素探析

SEM成像質量和分辨率受到多重物理限制因素的制約。這些限制不僅來自于電子光學系統本身的固有特性，還與電子束和樣品之間的相互作用密切相關。

首先，入射電子束的聚焦能力面臨著根本性的物理約束。電子之間的庫侖相互作用以及色差等因素，使得將電子束完全聚焦到小于10?1?米的點上在物理上變得不可能。這種限制與電子束的能量和密度直接相關。值得注意的是，入射電子束本質上是一個三維結構，因此僅僅用最小混淆圓的尺寸來描述是不夠全面的，需要綜合考慮其形狀、大小以及電子的能量與強度分布特征。

其次，電子束與樣品之間的相互作用也帶來了重要的物理限制。這種相互作用決定了激發體積的大小，而激發體積又受到多個因素的影響，包括入射電子束的特性、入射角度，以及樣品的材料組成和幾何形狀。在這種情況下，引入信息體積（IV）的概念更有助于理解成像過程，因?yàn)樗鼫?zhǔn)確指明了信號實際產生的區域。

特別需要指出的是，不同類型的信號具有不同的信息體積特征。以二次電子（SE）為例，其逃逸深度在0.5至20納米之間變化，且可能產生約1納米大小的逸出斑點。其中，SE1類二次電子（由單次相互作用產生）具有較好的空間分辨率，而SE2類二次電子則會因多次散射作用而從較大區域逸出。相比之下，X射線或光子信號的信息體積明顯更大。

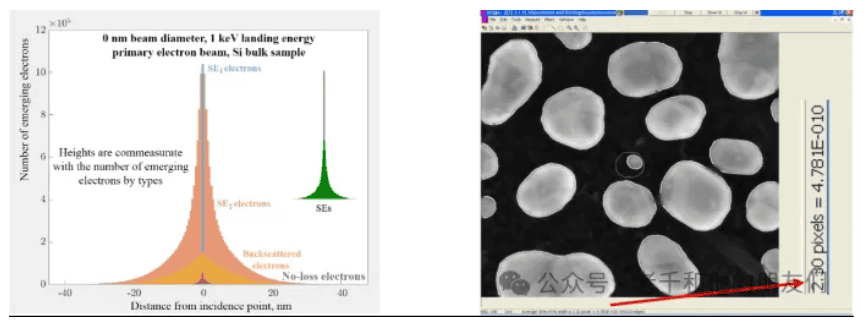

圖1.左圖：經由蒙特卡羅模擬所估算出的各類發射電子的斑點尺寸以及電子強度分布狀況。需注意：盡管 SE1 和 SE2 二次電子是被同時探測的，然而 SE1 信號能夠呈現出最佳的空間分辨率。

右圖：利用軟件，SEM可達到 0.48 納米分辨率圖像。樣品為附著于碳基底上的金，屬于SE圖像，著陸能量為 15kev。

?

1.2 工程限制及解決方法

從工程實踐角度來看，這些限制涉及多個關鍵技術環節。

1.在電子光學鏡筒的設計方面，制造商需要權衡多項技術參數。低色差電子源的應用是一個重要突破口，它能夠顯著提升系統的聚焦性能，特別是在低著陸能量工作條件下表現突出。同時，色差校正技術的引入為提高成像質量提供了新的可能性。

2.在檢測系統領域，高效率探測器的優化設計至關重要。通過精確篩選能量水平和電子軌跡最為匹配的發射電子，可以實現更高的檢測靈敏度和圖像對比度。

3.在信號采集策略方面，非光柵采集方法的創新應用值得關注。這種方法需要在速度、噪聲控制和信息獲取之間找到最佳平衡點，以適應動態或?qū)崟r(shí)測量的需求。此外，在追求最高分辨率和放大倍數的應用場景中，機械穩定性的控制變得尤為重要。激光干涉儀的應用能夠?qū)⑵?、振?dòng)等機械擾動的影響控制在亞納米級別，這對于高精度成像和測量至關重要。

1.3 環境條件、樣品質量以及操作者因素

首先，實驗室環境的控制至關重要。溫度波動、震動干擾、電磁場干擾等環境因素都會直接影響SEM的成像質量。良好的實驗室環境需要具備恒溫恒濕系統、防振臺以及電磁屏蔽等基礎設施。其次，樣品表面的污染物、氧化層或其他雜質都會降低圖像質量。最后，操作者的專業素養也是關鍵因素。熟練的操作技能、豐富的理論知識以及對儀器特性的深入理解，都能幫助操作者充分發掘SEM的潛能。

事實上，許多經驗豐富的操作者能夠使儀器達到甚至超越制造商標稱的性能指標。值得注意的是，部分制造商在規定SEM技術參數時采取了相對保守的策略。他們會考慮到實際應用中各種不確定因素，預留一定的性能余量。這種做法確保了SEM在一般實驗室條件下能夠穩定達到規格要求，同時也為儀器性能的進一步提升預留了空間。

2 SEM分辨率測量的標準化問題探析

SEM分辨率的準確測量一直是業界關注的重要議題。然而，令人遺憾的是，自其商業化應用以來，國際上始終未能就分辨率測量建立統一的標準規范。

目前，SEM分辨率測量主要采用兩種方法：其一是測量相鄰物體之間的最小可分辨距離，其二是通過線掃描獲取邊緣信號強度變化曲線。

大部分電鏡公司采用的是在碳基底上蒸鍍金顆粒的標準樣品。這種方法雖然被廣泛使用，但仍存在明顯的局限性。首先，測量過程中不可避免地包含主觀判斷因素；其次，不同制造商在計算束斑直徑時采用的百分位值各不相同（如 84/16、75/25、65/35），這直接導致了分辨率數據的差異性。

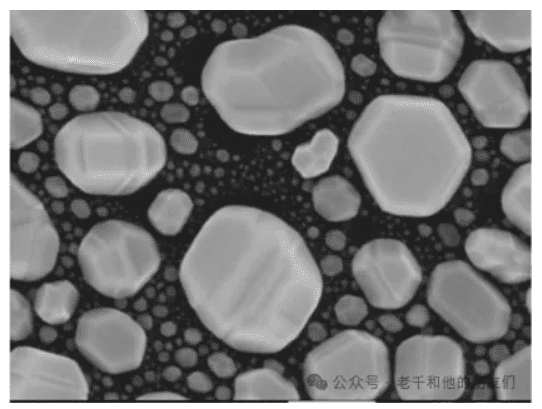

圖2 碳基底上蒸鍍金顆粒的標準樣品

?

這也意味著，這兩種方法本質上具有主觀性。由于每個人對顆粒邊緣的解讀或“看法“不同，對顆粒邊緣的定義也會因人而異。在使用線剖面方法時，信號過渡的距離被認為與探針直徑有關。

有些廠商采用傳統慣例，在過渡的84%和16%處進行測量（1個標準差值）。但并非所有廠商都采用這種方法，其他廠商報告的數值包括75%/25%和65%/35%。因此，即使是對同一圖像中的邊緣剖面，這也會導致報告的分辨率值較低。顯然，目前不同制造商之間的分辨率規格難以直接比較。

	84%	75%	65%
束直徑（分辨率）	1.4 nm	1.1 nm	0.6 nm

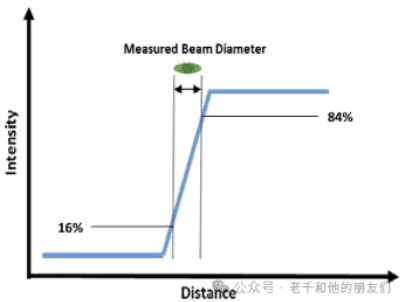

圖3：掃描電鏡分辨率的線掃描剖面法

?

此外，在現代SEM的數字圖像采集增加了另一層復雜性。最終圖像的像素分辨率會影響可分辨的最小特征，這意味著空間分辨率與像素大小密切相關。

以100,000倍放大倍數拍攝的圖像為例，視場為1.28微米。如果圖像像素分辨率為1280 x 960，那么每個像素的長度為1納米/像素。要分辨3納米的探針直徑，需要的圖像信息僅能在3個像素上觀察到。如果用更高的像素密度2560 x 1920拍攝同樣的圖像，那么相同的信息就可以在6個像素上觀察到。

也就是說，在相同放大倍率條件下，較高的像素密度能夠更好地呈現樣品的精細結構特征。

然而，這一因素在當前的測量標準中往往未受到足夠重視。由于缺乏統一標準，各制造商采用的測量方法和參數選擇存在顯著差異，這使得不同廠商提供的分辨率數據難以進行直接比較，這種狀況給用戶選購設備帶來困擾。

盡管行業呼吁，要建立國際統一的SEM分辨率測量標準。但實際上，SEM分辨率統一標準的建立確實面臨多重挑戰，不像TEM的分辨率測量標準客觀（晶格條紋間距可作標準，原子列成像提供絕對尺度）。

主要有以下幾個關鍵原因：

1 樣品因素：不同樣品的導電性、穩定性差異大，樣品制備方法不統一會影響成像質量，表面污染和充電效應難以完全控制。

2 儀器和操作條件影響：加速電壓、工作距離等參數選擇影響分辨率，不同廠家的SEM設計理念和性能特點各異，探測器類型和信號采集方式存在差異。

3 測量方法的局限性：傳統的邊緣法受主觀因素影響大，FFT等數學方法在實際應用中存在局限，不同測量方法得到的結果可能不具可比性。

4 實際應用需求的多樣性：不同領域?qū)Ψ直媛实囊髽?biāo)準不同，高分辨和低分辨應用場景難以統一標準，成本效益平衡點因應用而異。

5 數字圖像采集規范化挑戰：掃描參數(速度、分辨率等)需標準化，圖像格式和存儲要求待統一，數字圖像處理流程需規范，圖像質量評價標準有待建立。

有個別人呼吁要用介孔分子篩要作為SEM的分辨率測量標準，存在很大局限性。首先，介孔分子篩孔道尺寸分布可能不夠均勻，表面容易污染和吸附，充電效應難以控制，對電子束輻照穩定性待驗證。其次，這類樣品制備和保存要求高，最佳觀察條件難以標準化，重復性和再現性難以保證。
